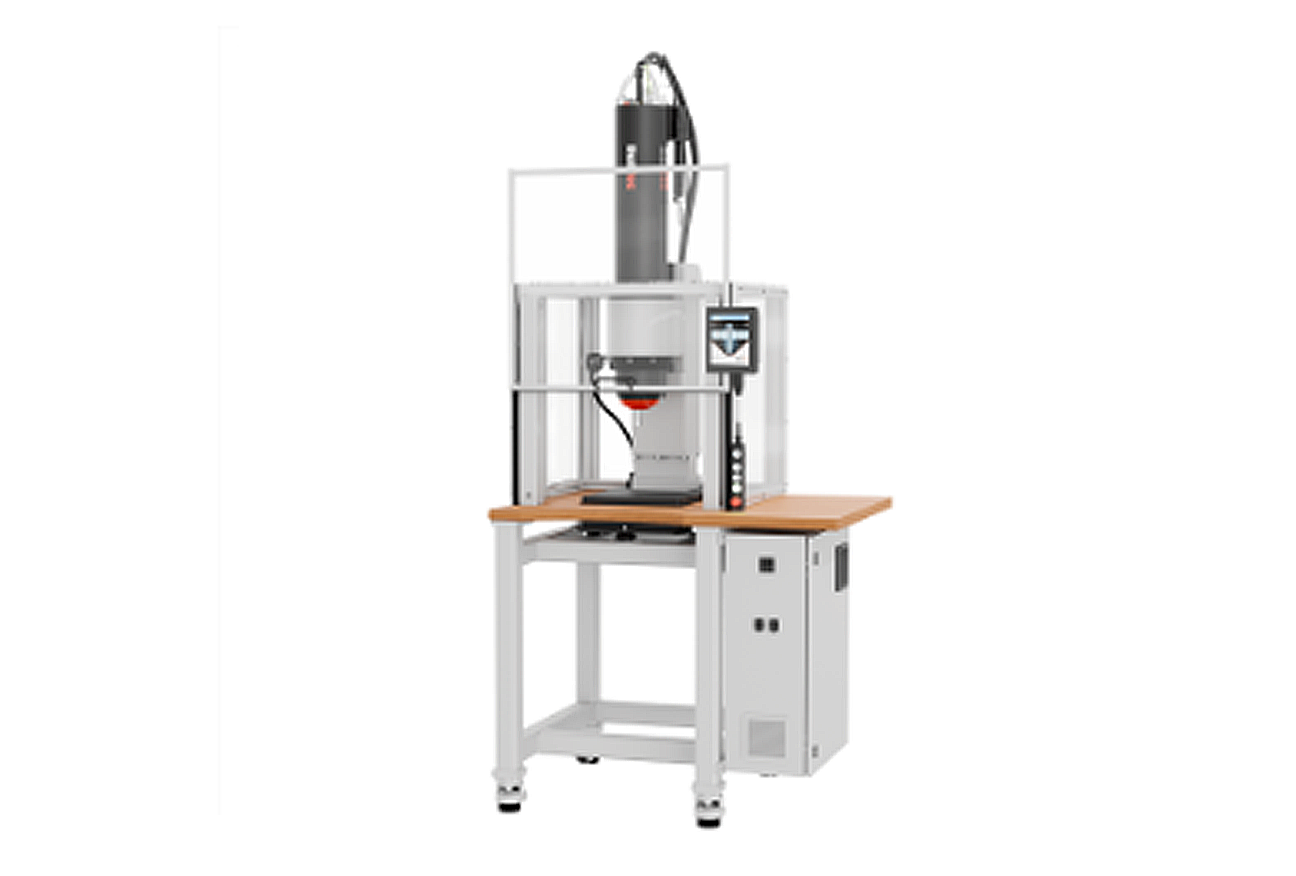

Nitowanie elektryczne BalTec ELECTRIC

JEDNA MASZYNA - TRZY PROCESY

...BalTec Electric przyszłość w dziedzinie nitowania

Wrzeciono BalTec Electric posiada trzy wymienne głowice formujące do nitowania radialnego, orbitalnego lub walcowania. Cały proces wymiany trwa kilka sekund bez konieczności wprowadzania bardziej skomplikowanych ustawień - programowalny skok do 0,01 mm, systemowe zróżnicowanie długości skoku wynosi 0,0005 mm. Wymaganą moc zapewniają dwa serwonapędy, jeden liniowy (moc 1,5 kW) i drugi do ruchu obrotowego (siła 0,75 kW), które mogą być sterowane oddzielnie. Do precyzyjnego ustawiania położenia napędów, do sterowania ruchem lub do pomiaru prędkości obrotów służy enkoder i czujnik RPM. Sprawą oczywistą jest zarówno natychmiastowe wykrywanie wadliwych nitów i błędów, jak i bardzo dokładne monitorowanie temperatury silnika i głowicy formującej.

KORZYŚCI

Utrzymanie jakości procesu nitowania
Trzy wymienne głowice formujące do nitowania radialnego, orbitalnego lub walcowania
Zwiększenie produktywności nawet o 35% w zależności od zastosowania
Znacznie niższe koszty eksploatacji w porównaniu z systemami konwencjonalnymi
Natychmiastowe wykrywanie złych części i usterek = 100% wykrywalność
100 % formowanie elektryczne: brak emisji oparów oleju, niski poziom hałasu

PARAMETRY

(mm*) Stal 370 N/mm2 / (kg*) Waga bez adaptera i narzędzia do formowania

Model	Proces	Maks. Ø trzpienia	Prędkość liniowa	Prędkość obrotowa	Moc formująca	Skok	Masa
		mm	mm/s	min*	kN	mm	kg*
ER 15	radialny	8,5	140	0 - 3000	15,0	5-100	28,5
EO 15	orbitalny	8,5	140	0 - 3000	15,0	5-100	28,5
EB 15	przez walcowanie	-	140	0 - 3000	15,0	5-100	28,5
ER 50	radialny	20,0	140	0 - 3000	50,0	5-200	120,00
EO 30	orbitalny	20,0	120	0 - 3000	30,0	5-200	120,00
EB 30	przez walcowanie	-	180	0 - 3000	30,0	5-200	120,00
